欧美亚洲国产片在线播放,欧美丰满熟妇乱XXXXX图片,欧美一进一出抽搐大尺度视频

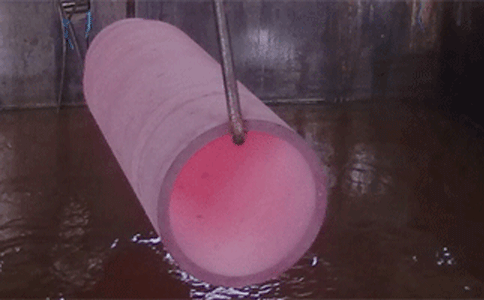

THIF-511快速光亮淬火油是由餾分范圍狹窄、精致度優良的烷烴類礦油與各類功能助劑復配而成。具有冷卻速度快，表面光亮不黑，性能持續穩定，淬火硬度高且均勻。快速光亮淬火油主要適用于中大截面軸承鋼、工模具鋼、量刃具鋼儀器儀表等零件的淬火，也可用作非保護氣氛熱處理爐處理普通中低碳合金鋼的淬火。

項目		技術要求		試驗方法
項目		A號	B號	試驗方法
運動粘度40℃，mm2/s≯		35	28	GB/T265
閃點(開口),℃ ≮		190	180	GB/T3536
水分,%≯		無	無	GB/T260
傾點,℃ ≯		-9	-9	GB/T3535
腐蝕(銅片,100℃,3h),級≯		1	1	GB/T5096
光亮性,級 ≯		1	1	SH0564
熱氧化安定性	粘度比≯	1.5	1.5	SH/T0219
熱氧化安定性	殘炭增加值，% ≯	1.5	1.5	SH/T0219
冷卻性能(液溫60℃,不攪拌)	特性溫度℃ ≮	680	680	ISO/9950
冷卻性能(液溫60℃,不攪拌)	最大冷速℃/s ≮	95	105	ISO/9950

①冷卻速度較快，淬火后工件表面光亮不黑，容易清洗。適用于對表面質量要求較高的零件，如軸承、工模具鋼等。
②快速光亮淬火油淬火硬度高、淬硬層深、淬火均勻，工件變形量小、金相組織、機械性能好。
③使用壽命長，性能穩定。長時間使用也能保持較好的冷卻性。
④淬火過程中產生的異味、煙霧和積碳少，帶出量少。

①適用于標準件、萬向節、軸承、十字軸、轉向器、鍛件、曲軸、油嘴、搖臂、油泵、齒輪、齒軸、鍛件、活塞環、連桿、活塞銷、軸承滾子、軸承套圈、五金工具、方向機配件、石油鉆具接頭、縫紉機零配件等。中小型零件用THIF-511A快速光亮淬火油，大型及淬透性差的材料用THIF-511B快速光亮淬火油。
②適合網帶爐、連續爐、密封箱式多用爐、輥底爐、推桿爐、步進爐、井式爐、鹽浴爐等爐子的使用。
③適用于工件滲碳、碳氮共滲、滲氮、高頻、常規淬火等熱處理方式的淬火冷卻。
④適用于各種開放式和密封式淬火油槽，不會對爐中氣氛產生任何影響。

①控制溫度：快速光亮淬火油溫度應該控制在規定范圍內(40-80℃左右)，油溫不要長期在100℃以上使用，否則降低油的使用壽命，低溫下使用，不能充分發揮油的冷卻特性，并有可能冷卻不均勻。
②定期清理：舊淬火槽在使用之前要清除氧化皮、炭黑和油泥等雜物，不能有水。新淬火槽在使用之前要清理干凈，同樣不能有水。定期清理炭黑和氧化皮。炭黑和氧化皮都是吸附在淬火油中的添加劑中，加速淬火油性能的變壞。
③淬火槽要求：應該有冷卻、加熱和攪拌裝置。攪拌裝置以螺旋槳攪拌為好，其次是循環油泵，最好不要用氣泵。攪拌程度要適中，而且有效，使淬火區的溫度均勻一致。
④除水問題：注意不要混入水分。如有水分，影響零件的熱處理質量，造成零件淬裂、變形或軟點，也可能造成油品飛濺，發生事故。團體淬火時如果水分有400PPM以上的混入，可能會有引起硬度不勻或降低耐久性。
⑤厚、大型工件淬火一定要快速沒入油中，且不可一半在油中，一般在空氣中，容易造成淬火油的起火以及工件的硬度不均勻。
